Controller CCS2 a ricarica rapida con connettori e pin e modulo Wi-Fi

Regolatore di carica OpenInverter CCS + interfaccia WiFi + connettori e pin

Caratteristiche del regolatore di carica CCS

Questo controller consente di ricaricare il veicolo convertito con caricabatterie CCS ad alta potenza. Supporta pienamente CCS1 e CCS2 ed è stato testato su numerosi marchi di caricabatterie.

Per integrarlo nel tuo veicolo offre:

• Un'interfaccia CAN configurabile per la comunicazione BMS e veicoli
• Due driver di contatto per i contattori della porta di ricarica
• Un driver del motore di blocco con feedback opzionale per bloccare il connettore all'ingresso di carica
• Molteplici fonti di riattivazione, ad esempio il controller si accende quando il cavo è collegato
• Tre driver LED per rosso, verde e blu
• Tre ingressi per sensori di temperatura per misurare le temperature dei pin di ingresso della carica
• Un ingresso a pulsante
• Un ingresso analogico per una tensione di ingresso della porta di carica misurata separatamente (opzionale)

Oltre a gestire sessioni di ricarica rapida CC, il controller può anche gestire sessioni di ricarica CA e inoltrare i limiti di corrente CP e PP tramite CAN a un caricabatterie di bordo separato.

Riceverai una scheda V5.1 con funzionalità di riattivazione completa.

Caratteristiche della scheda di interfaccia WiFi

Questa scheda consente di collegare tutti i dispositivi OpenInverter sul bus CAN. Permette di:

• Aggiorna il firmware
• Modificare i parametri
• Vedi i valori spot
• Tracciare i valori spot
• Valori spot del registro
• Cambia mappatura CAN

Utilizza una versione aggiornata della nota console di gestione dell'inverter. È un'integrazione o una sostituzione dei chip WiFi integrati nelle varie schede di controllo OpenInverter. Essendo posizionato all'esterno dell'involucro metallico dell'inverter, la connettività è molto migliore rispetto a quella offerta dai chip integrati.

Il software è completamente open source e puoi trovarlo su GitHub .

L'hardware è basato sull'ESP32 CanLite, reperibile anche su GitHub .

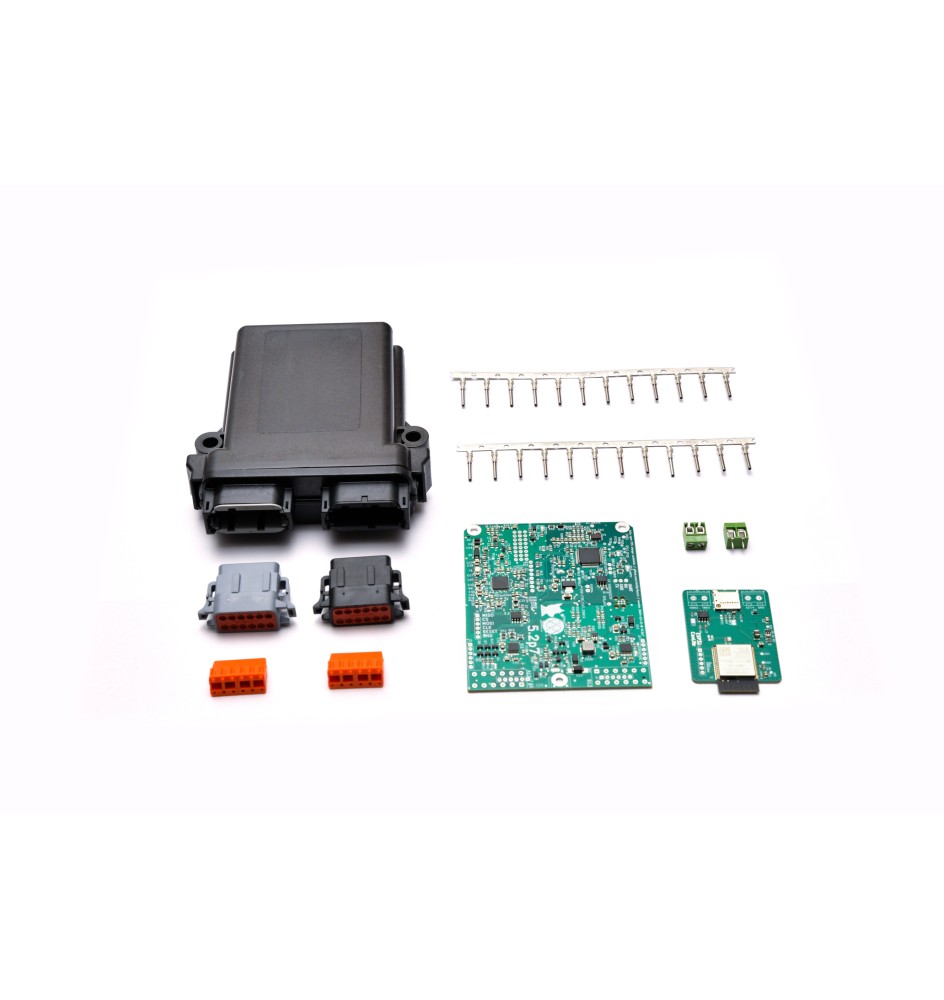

Incluso in questo kit

• Scheda CCS Charge Controller V5.1
• Scheda di interfaccia WiFi (basata su ESP32)
• Set completo di connettori e pin per entrambe le schede
• Connettori pronti per l'alloggiamento/involucro per una facile installazione

Con questo pacchetto riceverai tutto il necessario per impostare il controllo della ricarica CCS e il monitoraggio e la configurazione basati su WiFi, inclusi tutti i connettori e i pin necessari.
