Controlador CCS2 de carga rápida con conectores, pines y módulo Wi-Fi

Controlador de carga OpenInverter CCS + Interfaz WiFi + Conectores y pines

Características del controlador de carga CCS

Este controlador permite cargar su vehículo modificado con cargadores CCS de alta potencia. Es totalmente compatible con CCS1 y CCS2 y ha sido probado con numerosas marcas de cargadores.

Para integrarlo en su vehículo ofrece:

• Una interfaz CAN configurable para la comunicación entre BMS y el vehículo.
• Dos controladores de contactores para los contactores de su puerto de carga.
• Un controlador de motor de bloqueo con retroalimentación opcional para bloquear el conector a la entrada de carga.
• Múltiples fuentes de activación – por ejemplo, el controlador se enciende cuando se conecta el cable
• Tres controladores LED para rojo, verde y azul
• Tres entradas de sensores de temperatura para medir las temperaturas de los pines de entrada de carga
• Entrada mediante pulsador
• Entrada analógica para una tensión de entrada del puerto de carga medida por separado (opcional).

Además de gestionar sesiones de carga rápida de CC, el controlador también puede gestionar sesiones de carga de CA y reenvía los límites de corriente CP y PP a través de CAN a un cargador de a bordo independiente.

Recibirás una placa V5.1 con funcionalidad de activación completa.

Características de la placa de interfaz WiFi

Esta placa permite conectar todos los dispositivos OpenInverter al bus CAN. Permite:

• Actualizar el firmware
• Cambiar parámetros
• Ver valores puntuales
• Valores puntuales del gráfico
• Valores de puntos de registro
• Cambiar la asignación CAN

Utiliza una versión mejorada de la conocida consola de gestión de inversores. Complementa o reemplaza los chips WiFi integrados en las distintas placas controladoras OpenInverter. Al estar ubicada fuera de la carcasa metálica del inversor, la conectividad es mucho mejor que con los chips integrados.

El software es completamente de código abierto y puedes encontrarlo en GitHub .

El hardware se basa en el ESP32 CanLite, que también se encuentra en GitHub .

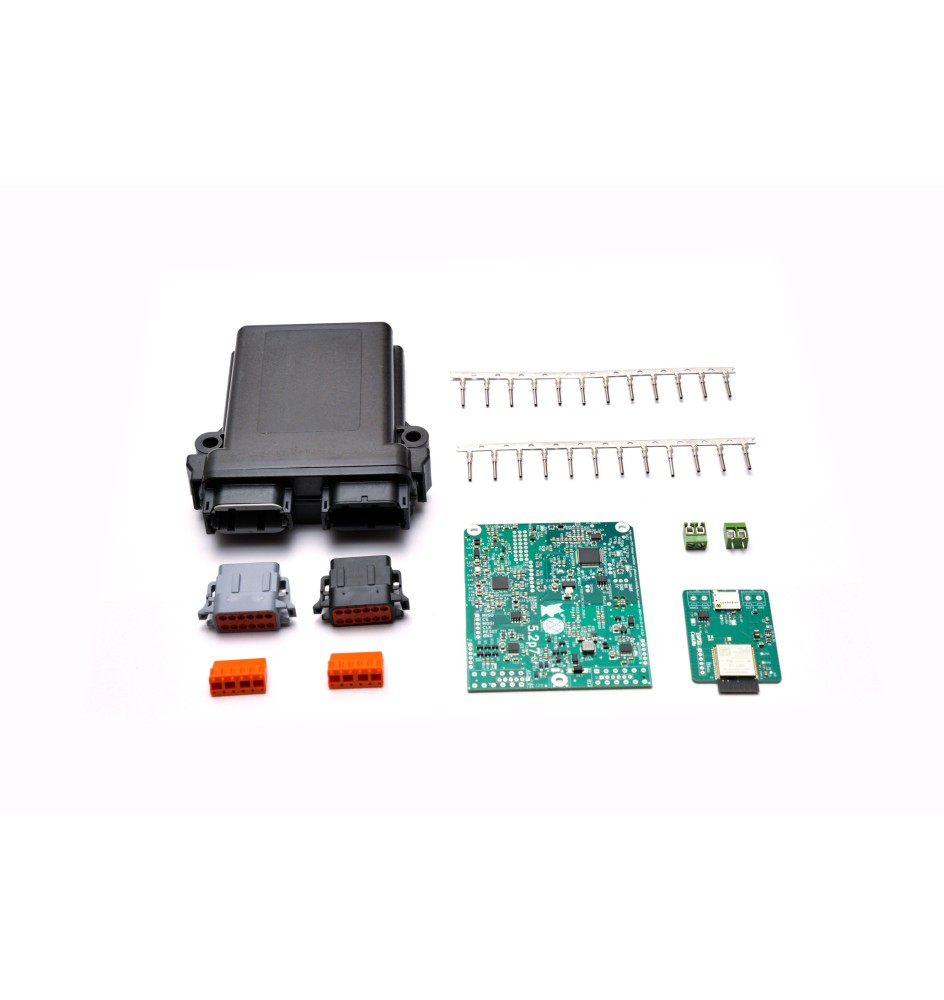

Incluido en este kit

• Placa controladora de carga CCS V5.1
• Placa de interfaz WiFi (basada en ESP32)
• Juego completo de conectores y pines para ambas placas.
• Conectores listos para carcasa/encapsulado para una fácil instalación

Con este paquete obtendrá todo lo necesario para configurar el control de carga CCS y la monitorización y configuración basadas en WiFi, incluidos todos los conectores y pines necesarios.
