Schnelllade-CCS2-Controller mit Anschlüssen und Pins sowie WLAN-Modul

OpenInverter CCS-Laderegler + WLAN-Schnittstelle + Anschlüsse & Stifte

Merkmale des CCS-Ladereglers

Mit diesem Controller können Sie Ihr umgerüstetes Fahrzeug an CCS-Hochleistungsladegeräten laden. Er unterstützt CCS1 und CCS2 vollständig und wurde mit zahlreichen Ladegerätmarken getestet.

Für die Integration in Ihr Fahrzeug bietet es Folgendes:

• Eine konfigurierbare CAN-Schnittstelle für BMS und Fahrzeugkommunikation
• Zwei Schütztreiber für Ihre Ladeanschlussschütze
• Ein Verriegelungsmotortreiber mit optionaler Rückmeldung zum Verriegeln des Steckers am Ladeeingang
• Mehrere Aufweckquellen – z. B. schaltet sich der Controller ein, wenn das Kabel angeschlossen wird.
• Drei LED-Treiber für Rot, Grün und Blau
• Drei Temperatursensoreingänge zur Messung der Temperaturen am Ladeeinlassstift
• Ein Drucktastereingang
• Ein analoger Eingang für eine separat gemessene Ladeanschluss-Eingangsspannung (optional).

Neben der Durchführung von DC-Schnellladevorgängen kann der Controller auch AC-Ladevorgänge abwickeln und leitet CP- und PP-Stromgrenzen über CAN an ein separates On-Board-Ladegerät weiter.

Sie erhalten ein V5.1-Board mit vollständiger Wakeup-Funktionalität.

Funktionen der WiFi-Schnittstellenplatine

Mit dieser Platine können Sie alle Ihre OpenInverter-Geräte über den CAN-Bus verbinden. Sie ermöglicht Ihnen Folgendes:

• Aktualisieren Sie die Firmware
• Parameter ändern
• Siehe Spotwerte
• Punktwerte aufzeichnen
• Log-Punktwerte
• CAN-Zuordnung ändern

Es nutzt eine verbesserte Version der bekannten Wechselrichter-Managementkonsole. Diese ergänzt oder ersetzt die in den verschiedenen OpenInverter-Controllerplatinen integrierten WLAN-Chips. Da sie außerhalb des Metallgehäuses des Wechselrichters angebracht ist, ist die Konnektivität deutlich besser als bei den integrierten Chips.

Die Software ist vollständig Open Source und kann auf GitHub gefunden werden.

Die Hardware basiert auf dem ESP32 CanLite, der ebenfalls auf GitHub zu finden ist.

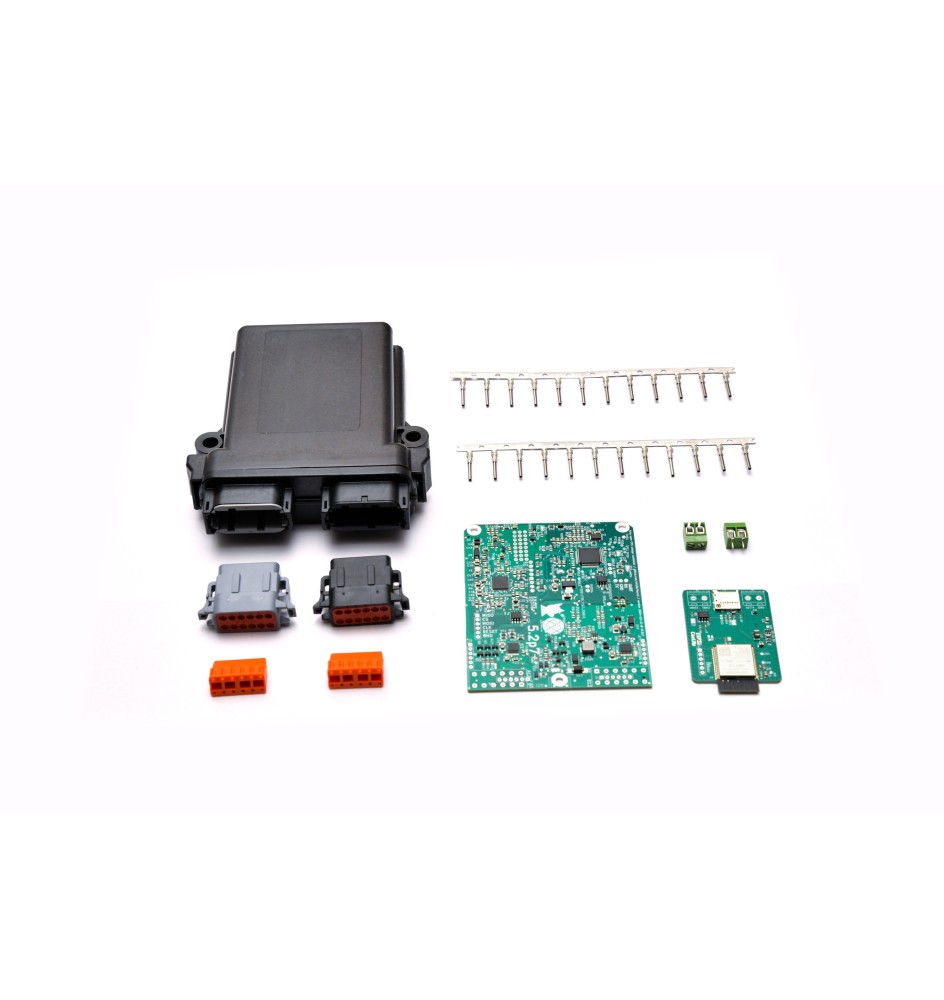

Im Lieferumfang enthalten

• CCS Laderegler V5.1 Platine
• WiFi-Schnittstellenplatine (ESP32-basiert)
• Kompletter Stecker- und Stiftsatz für beide Platinen
• Gehäuse-/Schrankfertige Steckverbinder für einfache Installation

Mit diesem Paket erhalten Sie alles, was Sie für die Einrichtung der CCS-Ladesteuerung sowie der WLAN-basierten Überwachung und Konfiguration benötigen, einschließlich aller erforderlichen Anschlüsse und Pins.
