Contrôleur CCS2 à charge rapide avec connecteurs et broches et module Wi-Fi

Contrôleur de charge OpenInverter CCS + Interface WiFi + Connecteurs et broches

Caractéristiques du contrôleur de charge CCS

Ce contrôleur vous permet de recharger votre véhicule converti sur des chargeurs haute puissance CCS. Il est entièrement compatible avec les normes CCS1 et CCS2 et a été testé avec de nombreuses marques de chargeurs.

Pour son intégration dans votre véhicule, il offre :

• Une interface CAN configurable pour la communication entre le système de gestion BMS et le véhicule.
• Deux pilotes de contacteur pour vos contacteurs de port de charge
• Un circuit de commande de moteur de verrouillage avec retour d'information optionnel pour verrouiller le connecteur sur l'entrée de charge.
• Plusieurs sources de réveil – par exemple, la manette s'allume lorsque le câble est branché.
• Trois pilotes de LED pour le rouge, le vert et le bleu
• Trois entrées pour capteurs de température afin de mesurer la température des broches d'entrée de charge
• Une entrée à bouton-poussoir
• Entrée analogique pour une tension d'entrée de port de charge mesurée séparément (en option)

Outre la gestion des sessions de charge rapide en courant continu, le contrôleur peut également gérer les sessions de charge en courant alternatif et transmettre les limites de courant CP et PP via CAN à un chargeur embarqué séparé.

Vous recevrez une carte V5.1 avec toutes les fonctionnalités de réveil.

Caractéristiques de la carte d'interface WiFi

Cette carte vous permet de connecter tous vos appareils OpenInverter sur le bus CAN. Elle vous permet de :

• Mise à jour du firmware
• Modifier les paramètres
• Voir les valeurs au comptant
• Valeurs ponctuelles du graphique
• Valeurs ponctuelles des journaux
• Modifier le mappage CAN

Il utilise une version améliorée de la console de gestion d'onduleur bien connue. Il complète ou remplace les puces Wi-Fi intégrées aux différentes cartes de contrôle OpenInverter. Étant donné qu'il est situé à l'extérieur du boîtier métallique de l'onduleur, la connectivité est nettement supérieure à celle des puces intégrées.

Le logiciel est entièrement open source et vous pouvez le trouver sur GitHub .

Le matériel est basé sur l'ESP32 CanLite, également disponible sur GitHub .

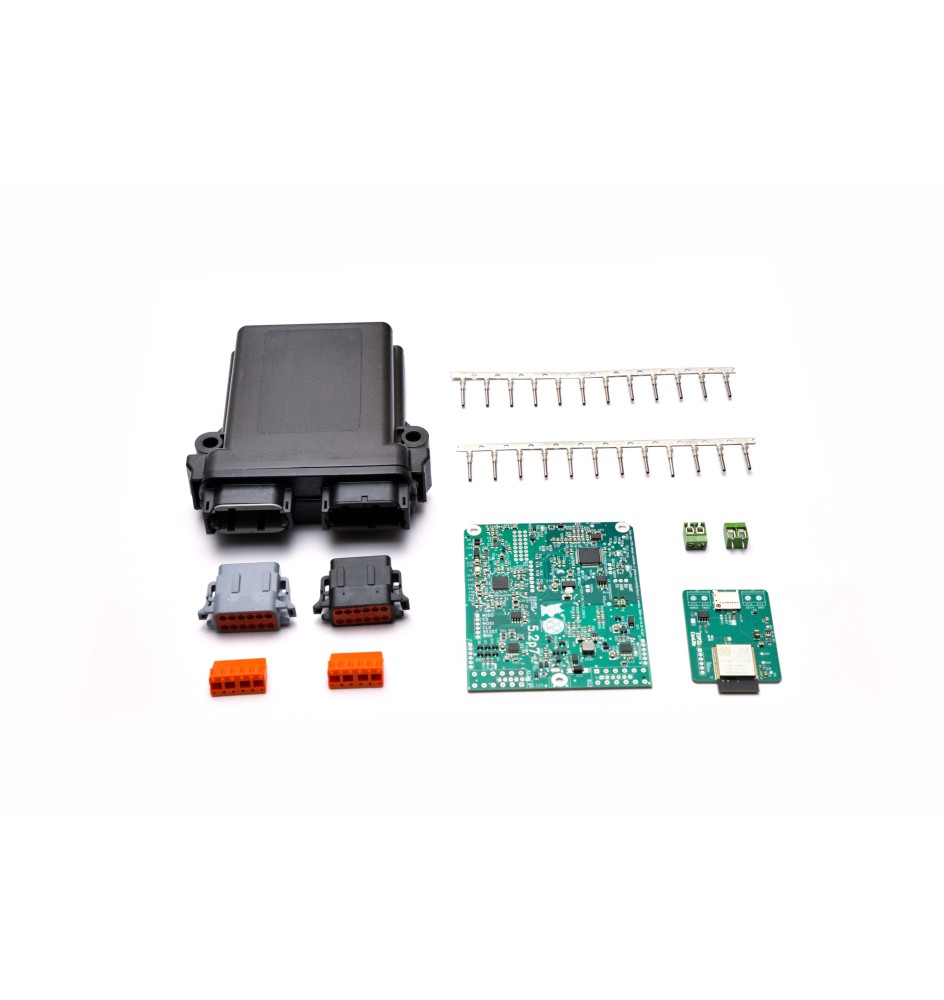

Ce kit est inclus.

• Carte de contrôle de charge CCS V5.1
• Carte d'interface WiFi (basée sur ESP32)
• Connecteur complet et jeu de broches pour les deux cartes
• Connecteurs prêts à l'emploi pour boîtier/enceinte facilitant l'installation

Ce kit contient tout ce dont vous avez besoin pour configurer le contrôle de charge CCS et la surveillance et la configuration via Wi-Fi, y compris tous les connecteurs et broches nécessaires.
