Snel opladende CCS2-controller met connectoren en pinnen en wifi-module

OpenInverter CCS-laadregelaar + WiFi-interface + connectoren en pinnen

Kenmerken van de CCS-laadregelaar

Met deze controller kunt u uw omgebouwde voertuig opladen met CCS-hoogvermogenladers. Hij ondersteunt CCS1 en CCS2 volledig en is getest met diverse ladermerken.

Voor de integratie in uw voertuig biedt het:

• Een configureerbare CAN-interface voor BMS en voertuigcommunicatie
• Twee contactordrivers voor uw laadpoortcontactors
• Een vergrendelingsmotordriver met optionele feedback voor het vergrendelen van de connector op de laadingang
• Meerdere wekbronnen – bijvoorbeeld de controller wordt ingeschakeld wanneer de kabel wordt aangesloten
• Drie LED-drivers voor rood, groen en blauw
• Drie temperatuursensoringangen om de temperaturen van de laadinlaatpennen te meten
• Een drukknopingang
• Een analoge ingang voor een afzonderlijk gemeten laadpoort-ingangsspanning (optioneel)

Naast het uitvoeren van DC-snellaadsessies kan de controller ook AC-laadsessies verwerken en de CP- en PP-stroomlimieten via CAN doorsturen naar een aparte ingebouwde lader.

U ontvangt een V5.1-bord met volledige wekfunctionaliteit.

Kenmerken van het WiFi-interfacebord

Met deze kaart kunt u al uw OpenInverter-apparaten op de CAN-bus aansluiten. Hiermee kunt u:

• De firmware upgraden
• Parameters wijzigen
• Zie spotwaarden
• Plot spotwaarden
• Logspotwaarden
• CAN-mapping wijzigen

Het maakt gebruik van een verbeterde versie van de bekende inverter management console. Het is een aanvulling op of vervanging van de wifi-chips die geïntegreerd zijn in de verschillende OpenInverter-controllerborden. Omdat het zich buiten de metalen behuizing van de omvormer bevindt, is de connectiviteit veel beter dan met de geïntegreerde chips.

De software is volledig open source en u kunt deze vinden op GitHub .

De hardware is gebaseerd op de ESP32 CanLite, ook te vinden op GitHub .

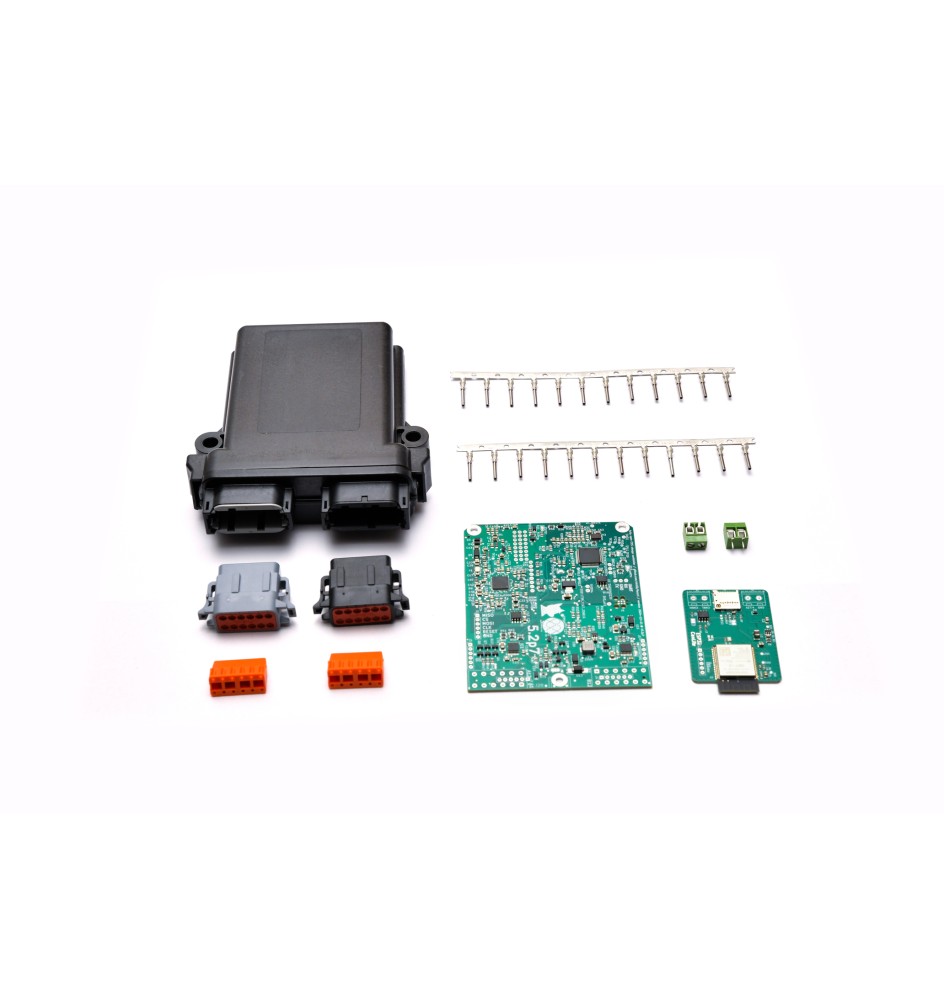

Inbegrepen in deze kit

• CCS Charge Controller V5.1-bord
• WiFi-interfacekaart (ESP32-gebaseerd)
• Volledige connector- en pinset voor beide borden
• Behuizingsklare connectoren voor eenvoudige installatie

Met deze bundel krijgt u alles wat u nodig hebt om CCS-laadregeling en WiFi-gebaseerde bewaking en configuratie in te stellen, inclusief alle benodigde connectoren en pinnen.
