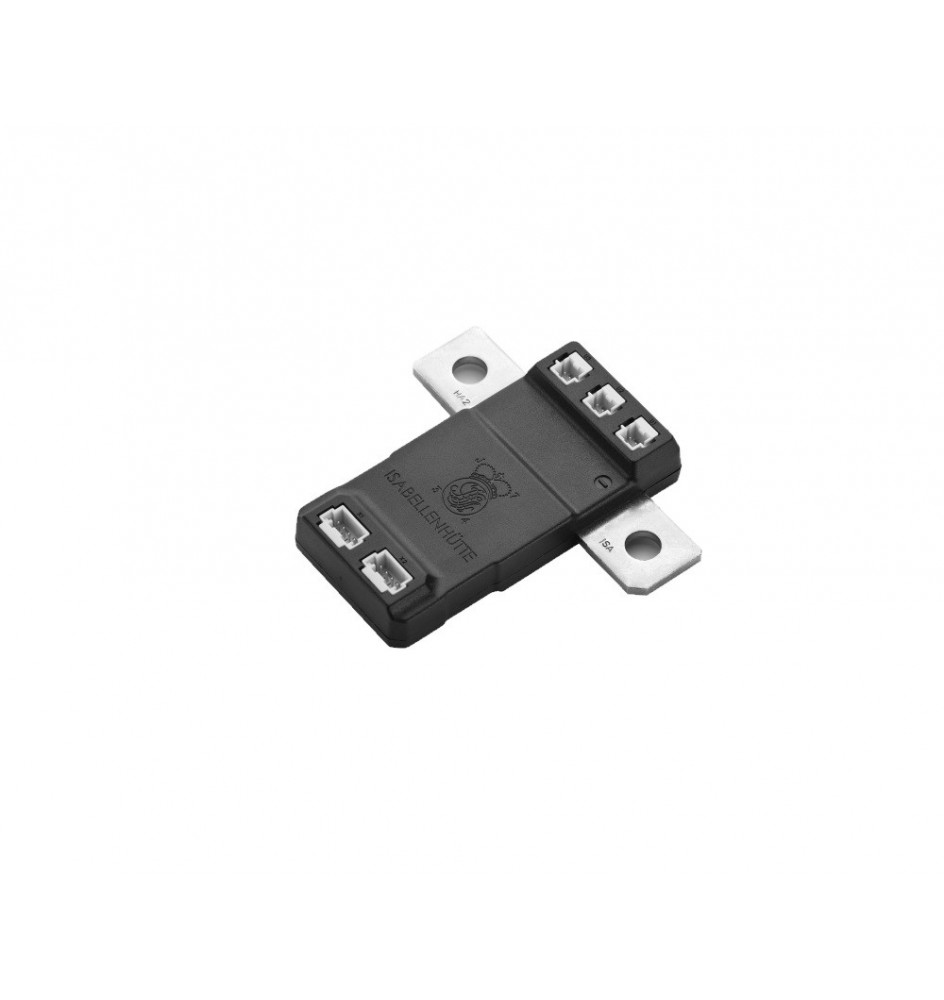

Sensore di corrente ISA Scale 1000A
Il modulo di misurazione intelligente della corrente e della tensione IVT-S è un sistema di misurazione plug-and-play basato su shunt, che misura costantemente la corrente da una selezione di 2 intervalli di corrente (500 A e 1000 A), convertendo le informazioni in un segnale digitale e comunicando il segnale tramite l'interfaccia standard del settore CANbus 2.0.
I dati vengono elaborati utilizzando un convertitore analogico-digitale a 16 bit alla velocità di 1 kHz. I moduli sono offerti in un design modulare, con optional aggiuntivi che includono uscite per il monitoraggio della tensione (sono forniti tre canali di tensione, ideali per applicazioni di monitoraggio di batterie o relè) e una porta CAN aggiuntiva per consentire il collegamento a cascata, il tutto in un package compatto di soli 84x83,2x16,2 mm. I moduli IVT-S offrono isolamento galvanico garantito fino a 1000 V, rendendoli adatti per applicazioni ad alta tensione. Il sensore di temperatura all'interno del modulo viene utilizzato per la calibrazione della temperatura, garantendo un'eccellente precisione di ±0,5% su tutto l'intervallo di temperatura, per una maggiore sicurezza, e per fornire la lettura della temperatura dallo shunt, se necessario.
Sensore intelligente di misura di corrente e tensione basato su shunt per applicazioni ad alta tensione
Scelta tra 2 diversi intervalli di corrente nominale: 500A e 1000A
Porte di misurazione della tensione a 3 canali opzionali e porta CAN aggiuntiva
Le uscite per i moduli con misurazione della tensione includono: corrente, tensione 3x, temperatura (a shunt), potenza, contatore di corrente (As) e contatore di energia (Wh)
Le uscite per i moduli senza misurazione della tensione includono: corrente, temperatura (a shunt) e contatore di corrente (As)
Comunica tramite interfaccia CANbus 2.0
Temperatura di esercizio da -40° a +105°C
Precisione di ±0,4% della lettura per la misurazione della corrente, ±0,5% per la tensione su tutto l'intervallo di temperatura
Rigidità dielettrica di 1000 V
Le applicazioni per la serie di moduli di misurazione di corrente e tensione IVT-S includono:
Trazioni ibride e completamente elettriche
sistemi UPS
Sistemi di accumulo di energia stazionari
Celle a combustibile
Tutte le applicazioni basate su batteria e storage
La tabella seguente riporta le specifiche disponibili per la serie di moduli Isabellenhütte IVT-S:
IVT-S-1K-U0-1-CAN2-12/24
