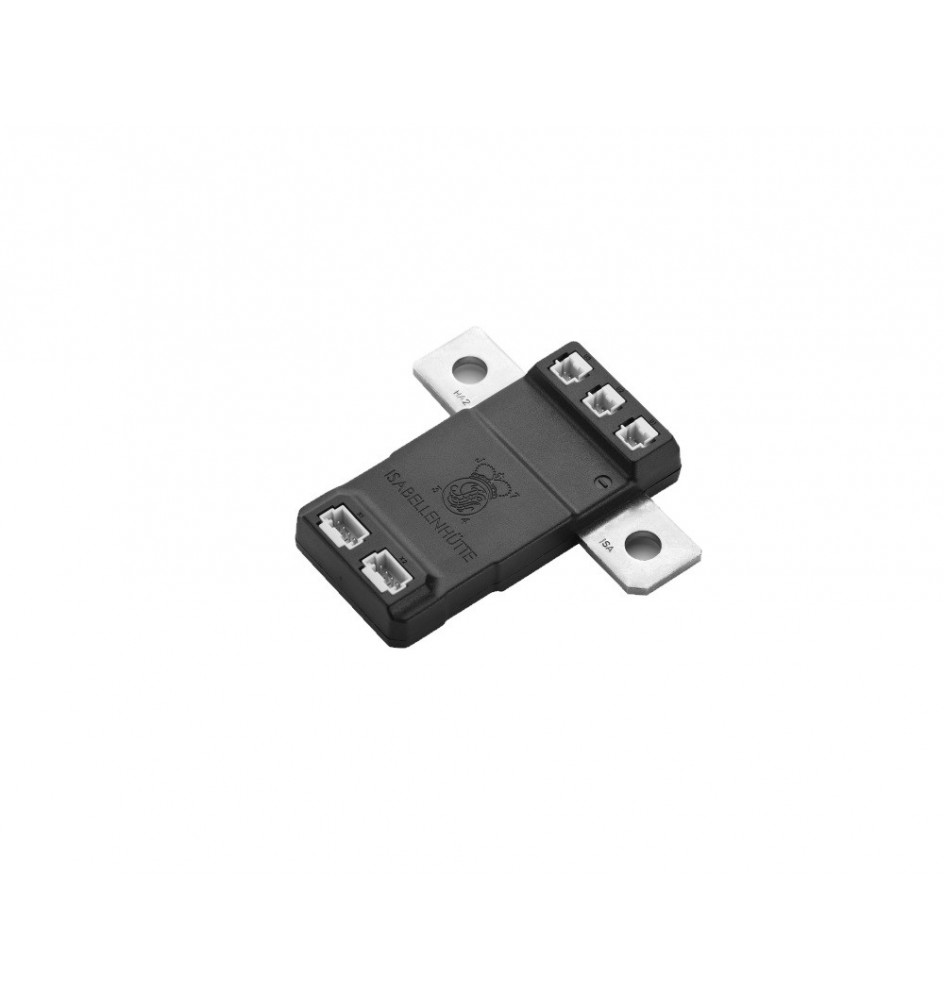

ISA-schaal 1000A-stroomsensor
De intelligente stroom- en spanningsmeetmodule IVT-S is een shuntgebaseerd plug-and-play-meetsysteem dat continu de stroom meet binnen een selectie van 2 stroombereiken (500 A en 1000 A). De informatie wordt omgezet in een digitaal signaal en het signaal wordt gecommuniceerd via de CANbus 2.0-interface, de industriestandaard.
De gegevens worden verwerkt met behulp van een 16-bits AD-converter met een snelheid van 1 kHz. De modules worden aangeboden als modulair ontwerp, met optionele extra's zoals uitgangen voor spanningsbewaking (drie spanningskanalen zijn aanwezig, ideaal voor batterij- of relaisbewaking) en een extra CAN-poort voor daisy chaining, alles in een compacte behuizing van slechts 84 x 83,2 x 16,2 mm. De IVT-S-modules bieden gegarandeerde galvanische isolatie tot 1000 V, waardoor ze geschikt zijn voor hoogspanningstoepassingen. De temperatuursensor in de module wordt gebruikt voor temperatuurkalibratie en garandeert een uitstekende nauwkeurigheid van ±0,5% over het gehele temperatuurbereik, voor meer veiligheid en om indien nodig de temperatuur via de shunt af te lezen.
Intelligente shunt-gebaseerde stroom- en spanningsmeetsensor voor hoogspanningstoepassingen
Keuze uit 2 verschillende nominale stroombereiken: 500A en 1000A
Optionele 3-kanaals spanningsmeetpoorten en extra CAN-poort
Uitgangen voor modules met spanningsmeting omvatten: stroom, 3x spanning, temperatuur (bij shunt), vermogen, stroomteller (As) en energieteller (Wh)
Uitgangen voor modules zonder spanningsmeting omvatten: stroom, temperatuur (bij shunt) en stroomteller (As)
Communiceert via CANbus 2.0-interface
Bedrijfstemperatuur van -40° tot +105°C
Nauwkeurigheid van ±0,4% van de meetwaarde voor stroommeting, ±0,5% voor spanning over het volledige temperatuurbereik
Diëlektrische sterkte van 1000V
Toepassingen voor de IVT-S stroom- en spanningsmeetmoduleserie zijn onder meer:
Hybride en volledig elektrische aandrijvingen
UPS-systemen
Stationaire energieopslagsystemen
Brandstofcellen
Alle op batterijen en opslag gebaseerde toepassingen
De onderstaande tabel geeft de specificaties weer die beschikbaar zijn voor de Isabellenhütte IVT-S moduleserie:
IVT-S-1K-U0-1-CAN2-12/24
