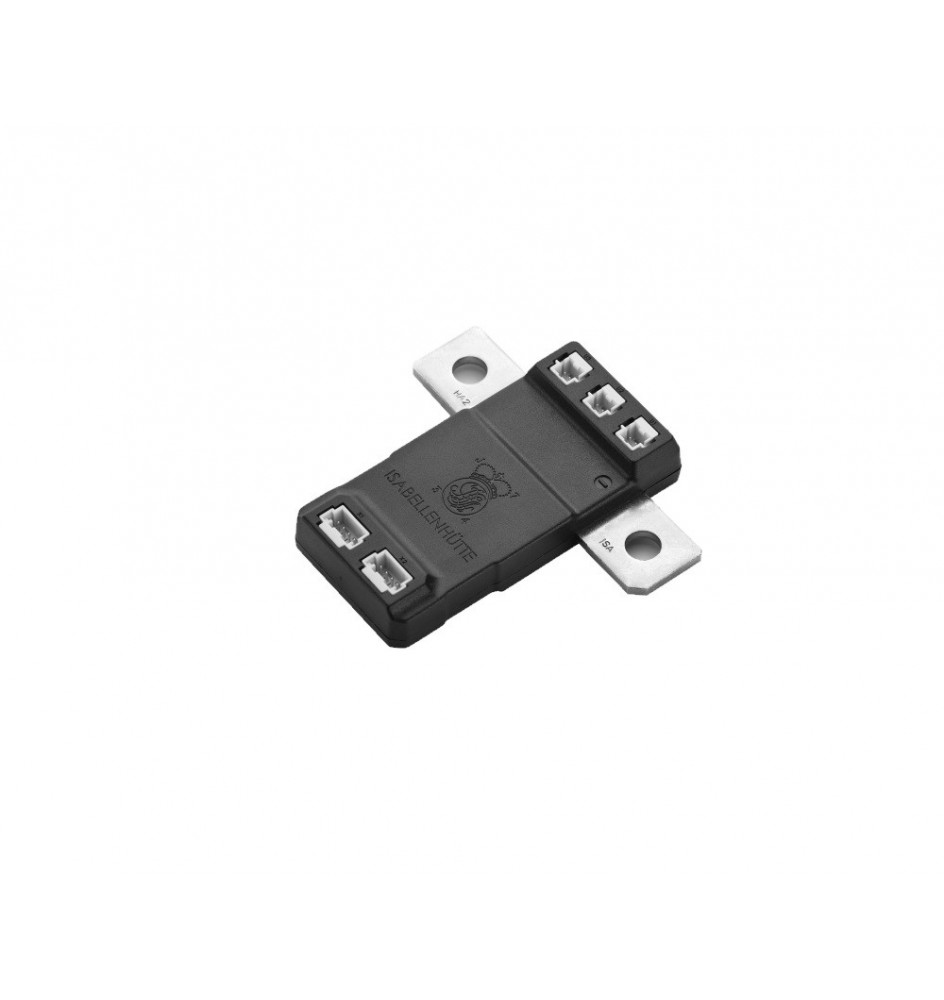

Sensor de corriente de 1000 A a escala ISA
El módulo de medición de voltaje y corriente inteligente IVT-S es un sistema de medición plug-and-play basado en derivación, que mide continuamente la corriente desde una selección de 2 rangos de corriente (500 A y 1000 A), convierte la información en una señal digital y comunica la señal a través de la interfaz CANbus 2.0 estándar de la industria.
Los datos se procesan mediante un convertidor analógico-digital de 16 bits a 1 kHz. Los módulos se ofrecen con un diseño modular, con opciones adicionales como salidas para monitorización de tensión (tres canales de tensión, ideales para aplicaciones de monitorización de baterías o relés) y un puerto CAN adicional para la conexión en cadena, todo en un formato compacto de tan solo 84 x 83,2 x 16,2 mm. Los módulos IVT-S ofrecen aislamiento galvánico garantizado hasta 1000 V, lo que los hace ideales para aplicaciones de alta tensión. El sensor de temperatura del módulo se utiliza para la calibración de la temperatura, garantizando una excelente precisión de ±0,5 % en todo el rango de temperaturas, para mayor seguridad y para proporcionar la lectura de la temperatura del shunt según sea necesario.
Sensor inteligente de medición de corriente y voltaje basado en derivación para aplicaciones de alto voltaje
Posibilidad de elección entre 2 rangos de corriente nominal diferentes: 500 A y 1000 A
Puertos de medición de voltaje de 3 canales opcionales y puerto CAN adicional
Las salidas para módulos con medición de voltaje incluyen: corriente, voltaje 3x, temperatura (en derivación), potencia, contador de corriente (As) y contador de energía (Wh)
Las salidas para módulos sin medición de voltaje incluyen: corriente, temperatura (en derivación) y contador de corriente (As)
Se comunica a través de la interfaz CANbus 2.0
Temperatura de funcionamiento de -40° a +105°C
Precisión de ±0,4 % de lectura para medición de corriente, ±0,5 % para voltaje en todo el rango de temperatura
Rigidez dieléctrica de 1000 V
Las aplicaciones de la serie de módulos de medición de corriente y voltaje IVT-S incluyen:
Propulsión híbrida y totalmente eléctrica
Sistemas UPS
Sistemas estacionarios de almacenamiento de energía
Pilas de combustible
Todas las aplicaciones basadas en baterías y almacenamiento
La siguiente tabla muestra las especificaciones disponibles para la serie de módulos Isabellenhütte IVT-S:
IVT-S-1K-U0-1-CAN2-12/24
