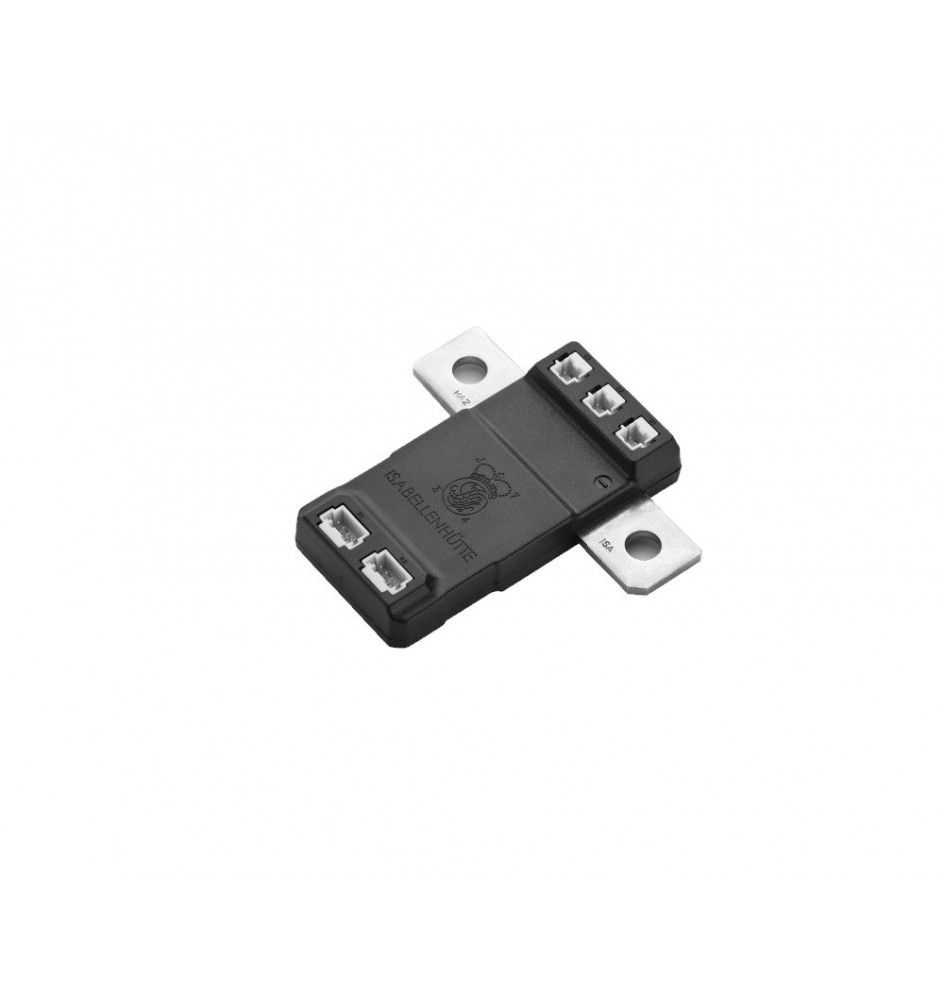

Capteur de courant ISA Scale 1000A
Le module de mesure intelligent de courant et de tension IVT-S est un système de mesure plug-and-play basé sur un shunt, mesurant en continu le courant à partir d'une sélection de 2 plages de courant (500 A et 1 000 A), convertissant les informations en un signal numérique et communiquant le signal via l'interface standard de l'industrie CANbus 2.0.
Les données sont traitées à l'aide d'un convertisseur analogique-numérique 16 bits à une fréquence de 1 kHz. Les modules sont proposés en conception modulaire, avec des options supplémentaires telles que des sorties pour la surveillance de la tension (trois canaux de tension sont fournis, idéal pour les applications de surveillance de batterie ou de relais) et un port CAN supplémentaire pour le chaînage, le tout dans un boîtier compact de seulement 84 x 83,2 x 16,2 mm. Les modules IVT-S offrent une isolation galvanique garantie jusqu'à 1 000 V, ce qui les rend adaptés aux applications haute tension. Le capteur de température intégré au module est utilisé pour l'étalonnage de la température, garantissant une excellente précision de ± 0,5 % sur toute la plage de température, pour une sécurité accrue et pour fournir une mesure de température sur le shunt si nécessaire.
Capteur de mesure de courant et de tension intelligent basé sur un shunt pour les applications haute tension
Choix de 2 plages de courant nominal différentes : 500A et 1000A
Ports de mesure de tension à 3 canaux en option et port CAN supplémentaire
Les sorties pour les modules avec mesure de tension comprennent : courant, tension 3x, température (au shunt), puissance, compteur de courant (As) et compteur d'énergie (Wh)
Les sorties pour les modules sans mesure de tension incluent : courant, température (au shunt) et compteur de courant (As)
Communique via l'interface CANbus 2.0
Température de fonctionnement de -40° à +105°C
Précision de ± 0,4 % de la lecture pour la mesure du courant, ± 0,5 % pour la tension sur toute la plage de température
Rigidité diélectrique de 1000 V
Les applications de la série de modules de mesure de courant et de tension IVT-S comprennent :
Propulsions hybrides et entièrement électriques
Systèmes UPS
Systèmes de stockage d'énergie stationnaires
Piles à combustible
Toutes les applications basées sur la batterie et le stockage
Le tableau ci-dessous présente les spécifications disponibles pour la série de modules Isabellenhütte IVT-S :
IVT-S-1K-U0-1-CAN2-12/24
